NOR閃存廣泛用作FPGA的配置設備。FPGA在工業和通信及汽車ADAS應用中的使用取決于NOR Flash的低延遲和高數據吞吐量特性?？焖賳訒r間要求的一個很好的例子是汽車環境中的攝像頭系統。點火時后視圖像在儀表板上顯示的速度是一階設計挑戰。

上電后的FPGA會立即加載已存儲在NOR器件中的配置位流。傳輸完成后的FPGA轉換為活動（已配置）狀態。FPGA包含許多配置接口選項，通常包括并行的NOR總線和串行外圍設備接口（SPI）總線。支持這些總線的存儲器在不同制造商提供的產品之間始終存在很小的不兼容性，這使得存儲設備的多來源采購更加困難。

FPGA配置的歷史

FPGA首次面世時選擇的配置存儲器是并行EPROM。NOR Flash技術出現了，并因其系統內可重新編程性和成本效益而被廣泛采用。第二個演進過渡是，SPI存儲器接口在大多數應用中已經取代了并行NOR接口。當今的SPI Nor Flash產品可提供高密度和小封裝，高讀取吞吐量以及（最重要的是）高效的低引腳數接口。

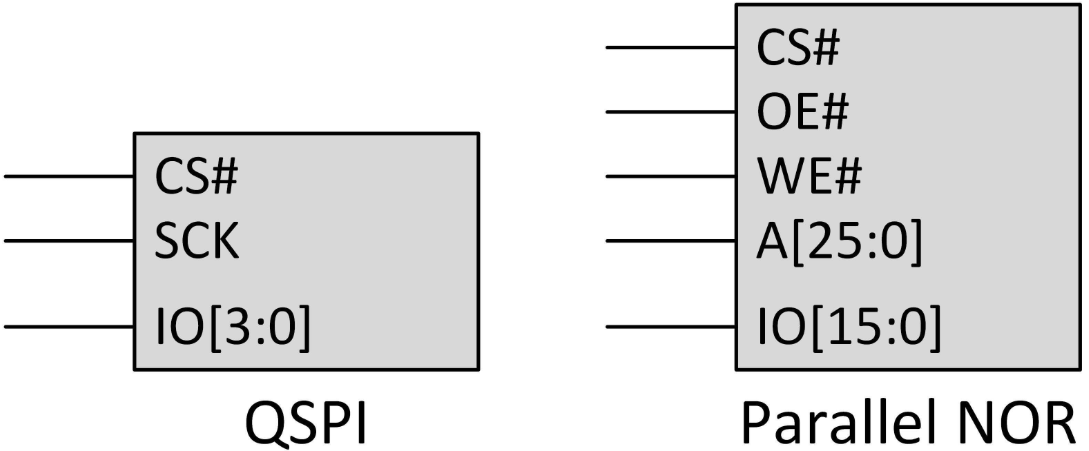

圖1顯示了一個1 Gb SPI設備與一個1 Gb Parallel NOR產品的引腳排列。對于一個千兆位內存，四路串行外圍設備接口（QSPI）器件具有一個六針接口，而并行NOR器件則需要45針。引腳數的巨大差異導致QSPI器件被廣泛用作首選配置接口。QSPI接口允許更改密度，而無需更改設備尺寸。

FPGA配置速度

隨著過程節點的縮小，F(xiàn)PGA器件繼續增加了可用的可編程邏輯數量。這導致需要更高密度和更快的配置內存。現代FPGA在配置期間需要加載多達128MB的數據。這些高密度配置位流需要更長的時間才能從NOR閃存設備傳輸?shù)紽PGA。配置接口不僅針對讀取吞吐量進行了優化，而且還專注于促進不同NOR閃存制造商之間的互操作性。
